【AutoCAD】COMPARE（図面比較）の使い方｜図面の違いをすばやく確認

「ちょっとだけ変わってるから、確認しておいてください」

そう言って図面を渡されても、変更箇所が示されていなければ、2枚の図面を目で見比べることになります。少しの修正ほど見つけにくく、確認にも時間がかかります。

そんなときに使えるのが、COMPARE（図面比較）です。現在の図面と比較するDWGの違いを色分けし、改訂雲マークで確認できます。

COMPARE
図面比較
二つの図面を比較する

この記事で分かること

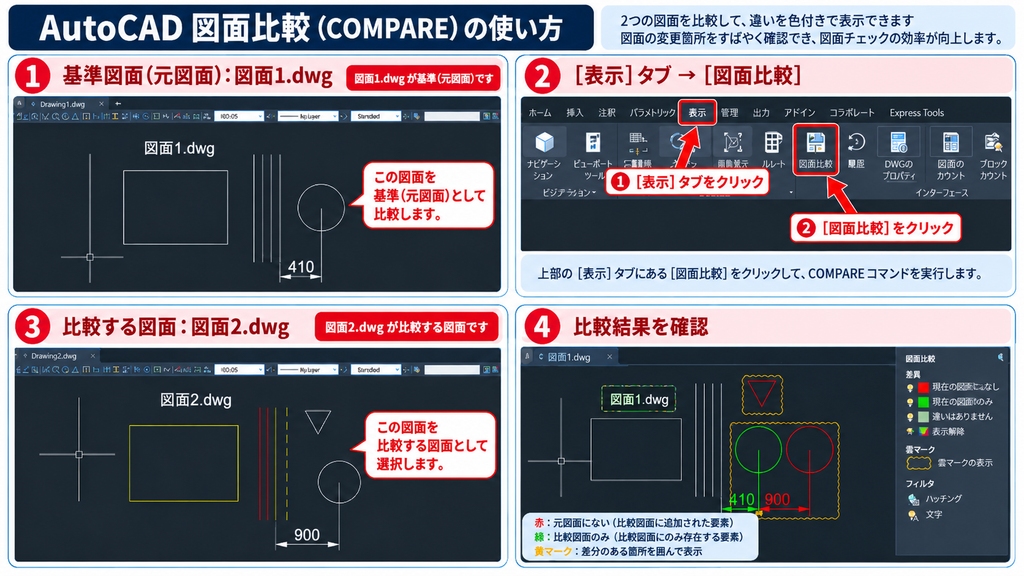

COMPAREは、現在開いている図面と指定したDWGファイルを重ね、違いを自動で表示する機能です。

差がある部分は「変更セット」として改訂雲マークで囲まれます。図面を端から端まで見比べるより、変更された場所を探しやすくなります。

フクロウ

目視の「間違い探し」をAutoCADに手伝ってもらうイメージです。

「赤＝削除」「緑＝追加」とは限りません。どちらの図面を現在の図面として開いたかで意味が変わるため、色だけで判断しないようにします。

⚠️ COMPAREには、設定や対象によって検出されない違いがあります。

💡色・画層・線種などのプロパティ変更も比較したい場合は、システム変数「COMPAREPROPS」で比較対象を設定できます。設定値はAutodesk公式ヘルプをご確認ください。

比較すると現れる比較ツールバーの矢印⬅️➡️［直前］［次］を使うと、変更セット(雲マーク)へ順番にズームできます。

比較結果を一度に眺めるだけでは、小さな変更を飛ばしてしまうことがあります。1か所ずつ送って確認すると、見落としを減らせます。

図面比較は、毎日使うコマンドではないかもしれません。
「どこを変更したか忘れた」「少し更新された図面をもらった」といった場面では、COMPAREがかなり役立ちます。変更箇所が分からない図面を確認するときも、2枚を目で追いかける前に一度COMPAREを思い出してみてください。

フクロウ

「少ししか変わってないから大丈夫だと思うよ」と図面をもらっても、相手には関係のない変更が、こちらには重要なこともよくあります。そんなときは、一度COMPAREで変更箇所を確認しておくと安心です。
